PMF720D保護裝置電動機啟動時過流I段保護異常釋疑

日期:2019-12-18 瀏覽量:2127

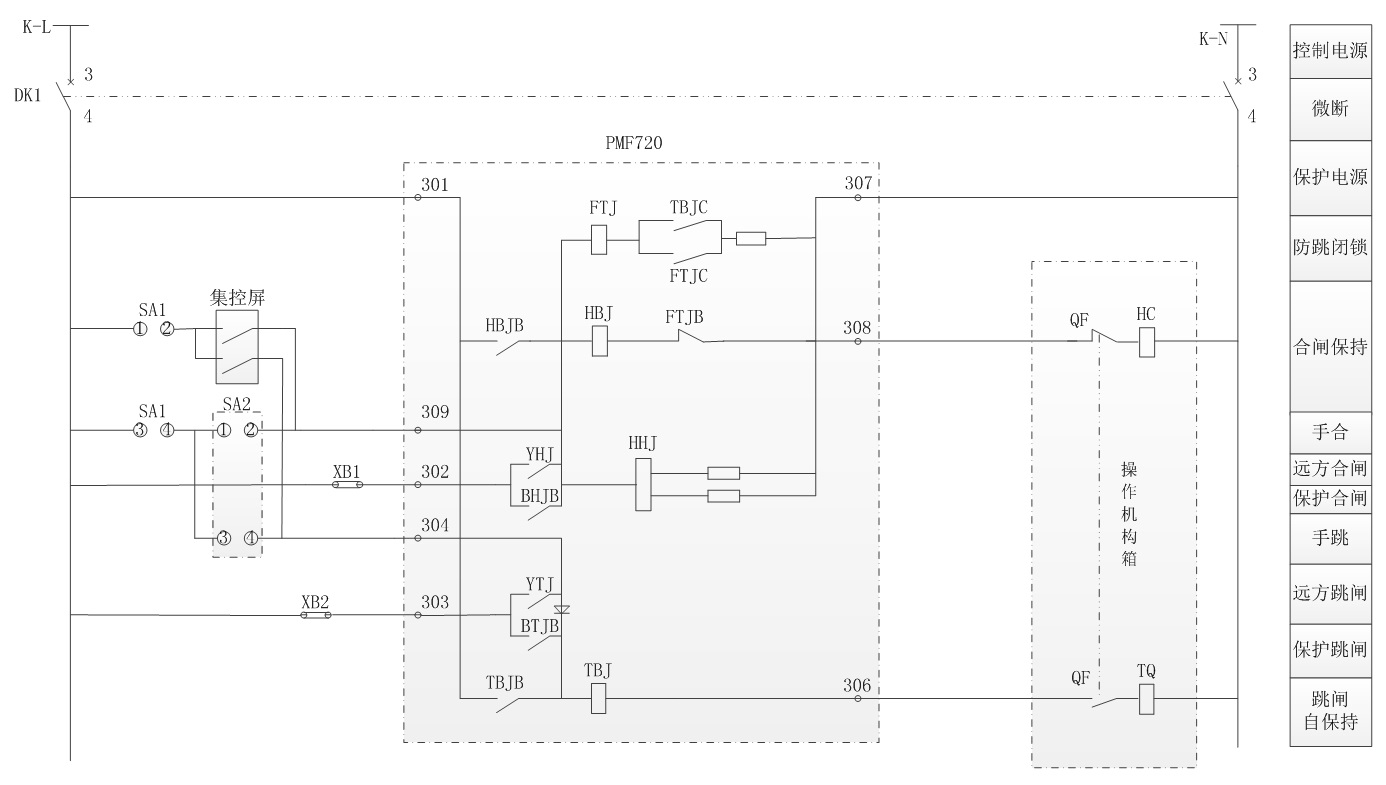

  PMF720保護裝置操作回路與普通斷路器典型接線圖如圖1所示,當有故障量超出對應整定定值時保護跳閘繼電器出口動作,即BTJB閉合;隨后,當故障量消失或小于整定定值時,BTJB斷開。由圖1易知,當BTJB閉合時,KL—XB2—303—BTJB—TBJ—306—TQ—KN構成完整回路,跳閘保持繼電器TBJ開始工作;由TBJ電氣參數易知,TBJ絕對動作(TBJB閉合)的條件需滿足BTJB閉合時間大于15ms,跳閘保持繼電器TBJ電氣參數見表1。當TBJB閉合后,KL—301—TBJB—TBJ—306—TQ—KN構成完整回路,斷路器跳閘線圈持續工作,直至斷路器跳開切斷回路。

圖1 PMF720操作回路典設圖

表1 跳閘保持繼電器部分參數

  某現場電動機合閘啟動時,PMF720D微機電動機保護測控裝置報過流I段保護動作,且斷路器有時能跳開有時不能跳開。
  分析如下:
  檢查裝置設置參數,發現電動機啟動壓板未投入;過流I段保護整定定值為22.06A。

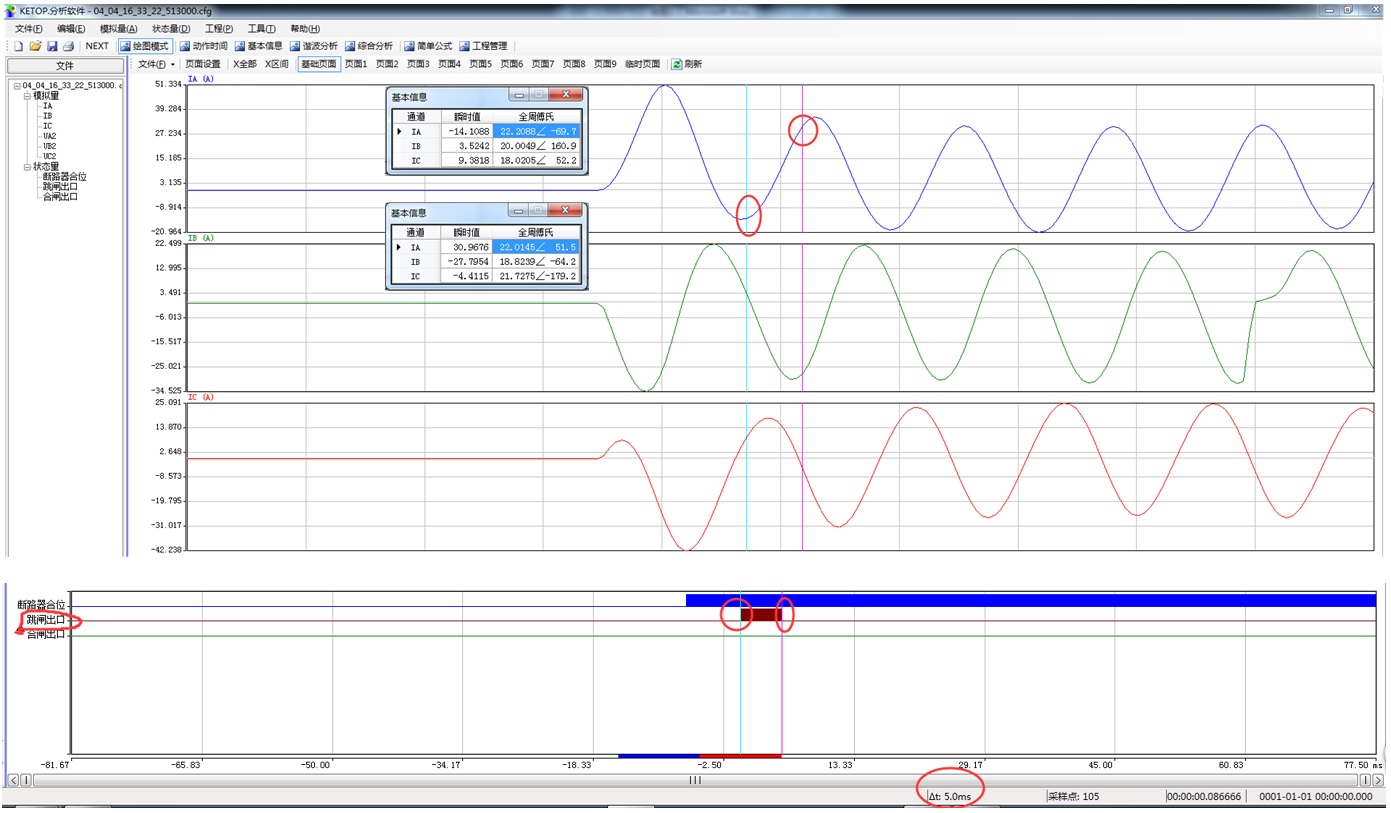

  某次保護裝置報過流I段保護動作、斷路器未跳開的故障錄波如圖2所示,由圖可知電動機合閘啟動后A相電流開始增加,大于整定定值(22.06A)且持續一段時間后減少到小于整定定值。A相電流大于整定定值時,跳閘出口動作,即BTJB閉合;A相電流小于整定定值時,跳閘出口返回,即BTJB斷開;由圖2可知保護跳閘繼電器BTJB閉合時間為5ms,其閉合期間跳閘保持繼電器TBJ開始工作。

圖2 過流I段保護故障波形a

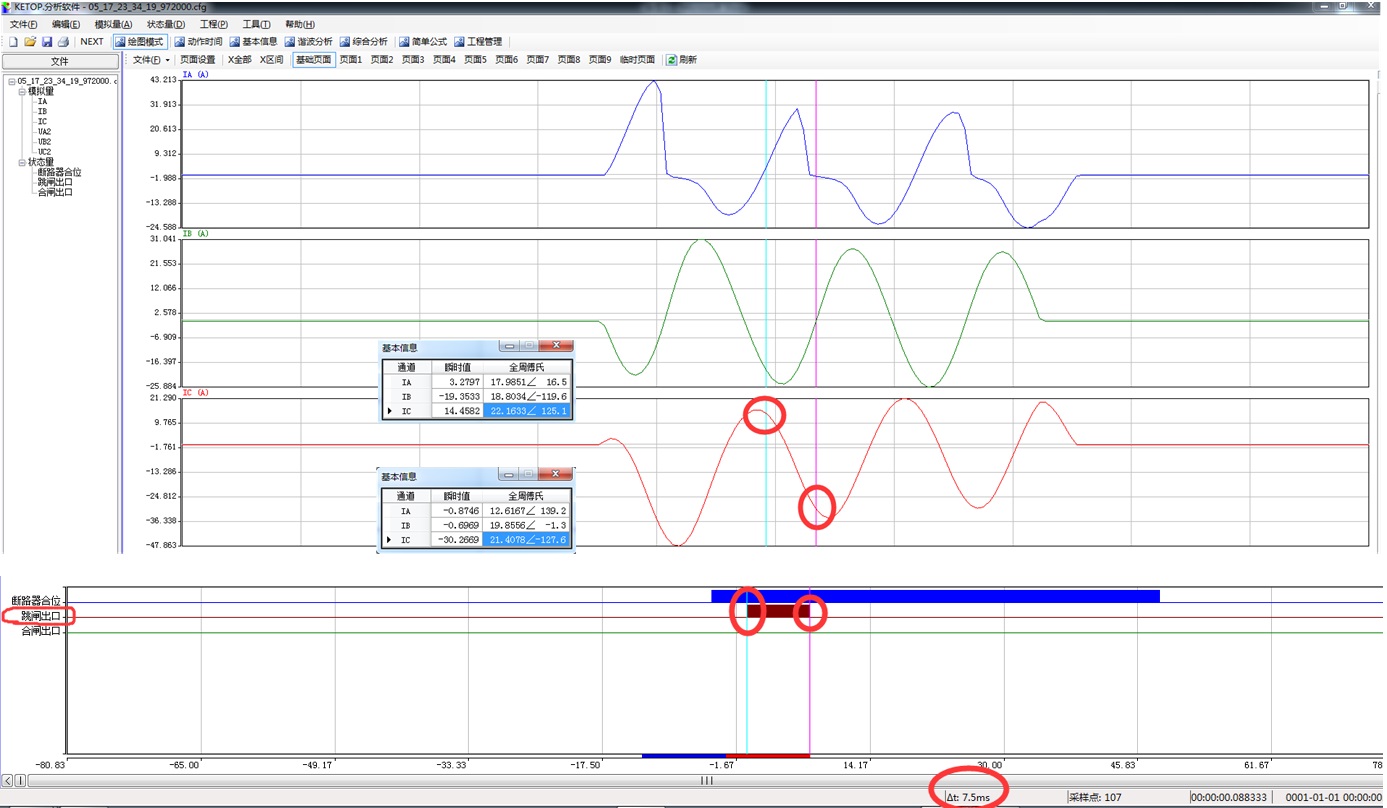

  某次保護裝置報過流I段保護動作、斷路器跳開的故障錄波如圖3所示,其過程與圖2相同;但圖3保護跳閘繼電器BTJB閉合的時間為7.5ms。
  前文可知TBJ絕對動作的條件需滿足BTJB閉合時間大于15ms,當BTJB閉合時間不足15ms時,TBJ工作后,TBJB是否閉合隨著BTJB閉合時間的不同而不同。
  斷路器跳開需跳閘線圈工作一定的時間,因各廠家參數而異,但通常都會大于20ms。由圖2可知,BTJB閉合后,TBJB未閉合,回路KL—XB2—303—BTJB—TBJ—306—TQ—KN存在5ms,即斷路器線圈只能工作5ms,不滿足斷路器跳閘條件。由圖3可知,BTJB閉合后,TBJB閉合,回路KL—301—TBJB—TBJ—306—TQ—KN一直存在,直至斷路器跳開。

圖3 過流I段保護故障波形b

  對于電動機保護,由于電動機每次啟動時均會有不同的尖峰電流,若尖峰電流過大則會造成啟動失敗,建議投入電動機啟動壓板,在啟動階段暫時將過流定值自動提高,避過尖峰電流,確保啟動成功;對于非電動機保護,若現場工況復雜,有可能出現類似的故障電流,建議軟件調整保護跳閘繼電器出口動作延時展寬,則可確保無論故障電流時間長短,均能使斷路器跳閘。

基礎硬件開發部 汪戰魁
